SIVI HALKALI VAKUM POMPASI
MONOBLOK TİP VAKUM POMPASI

MB210

Monoblok Tip Pompa Eksantrik su bileziği prensibine göre çalıĢan tek kademeli, tek fanlı olup 15OC deki sıvıyı servis sıvısı olarak kullanabilen, elektrik motoru ile monoblok pompalardır.

POMPA TİPİ	MB 210/50	MB 210/60	MB 210/80
KAPASİTE	65 m3/h.	95 m3/h.	120 m3/h.
MOTOR GÜCÜ	2,2 Kw	3 Kw	4 Kw
MOTOR DEVRİ	1450 D/dk.	1450 D/dk.	1450 D/dk.
VAKUM BASINCI	735 mmHg.	735 mmHg.	735 mmHg.
GİRİŞ - ÇIKIŞ	DN40	DN40	DN40

POMPA TİPİ	GİRİİ- ÇIKIİ mm.	MOTOR		600 mmHg	650 mmHg	680 mmHg	700 mmHg	720 mmHg	730 mmHg	735 mmHg	SERVİS SIVISI
				160 Torr	110 Torr	80 Torr	60 Torr	40 Torr	30 Torr	25 Torr	SERVİS SIVISI
				213 mbar	146 mbar	109 mbar	80 mbar	53 mbar	40 mbar	33 mbar	Lt./dk.
		Kw	D/dk.	m3/h	m3/h	m3/h	m3/h	m3/h	m3/h	m3/h	Lt./dk.
MB 210/50	40	2,2	1450	75	75	78	78	76	74	65	12
MB 210/60	40	3	1450	106	108	109	109	105	95	88	14
MB 210/80	40	4	1450	135	135	135	136	130	125	108	15

ESQUEMA-1117C

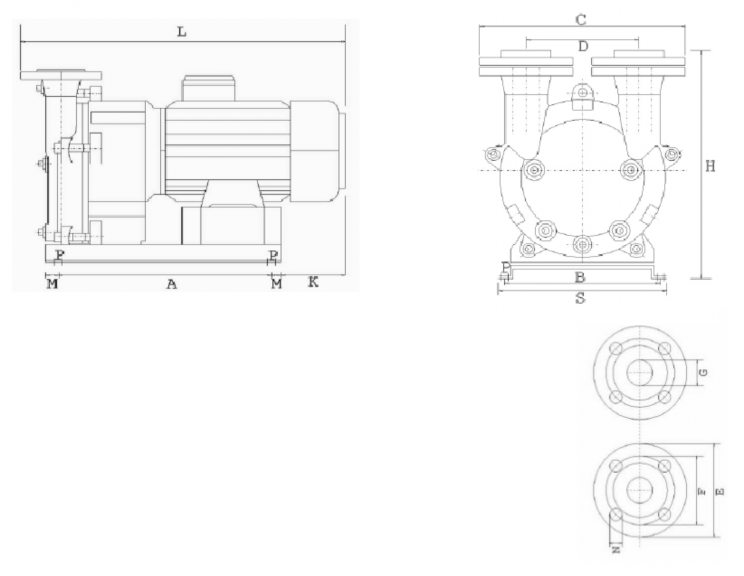

POMPA BOYUTLARI

PUMP TYPE	L	H	C	D	A	B	M	P	K	F	E	G	N	S	Kg
MB 210/50	520	400	330	180	340	245	20	14	90	115	150	40	14	275	65
MB 210/60	540	400	330	180	340	245	20	14	90	115	150	40	14	275	75
MB 210/80	580	400	330	180	340	245	20	14	102	115	150	40	14	275	85

KESİT RESİM
