SIVI HALKALI VAKUM POMPASI
MONOBLOK TİP VAKUM POMPASI

MB120

Monoblok Tip Pompa Eksantrik su bileziği prensibine göre çalıĢan tek kademeli, tek fanlı olup 15OC deki sıvıyı servis sıvısı olarak kullanabilen, elektrik motoru ile monoblok pompalardır.

POMPA TİPİ	MB 128/65	MB 120/45
KAPASİTE	27 m3/h.	16 m3/h.
MOTOR GÜCÜ	2,2 Kw (50 Hz)	1,5 Kw (50 Hz)
MOTOR DEVRİ	2800 D/dk.	2800 D/dk.
VAKUM BASINCI	735 mmHg.	735 mmHg.
GİRİŞ - ÇIKIŞ	1” (DN25)	1” (DN25)

POMPA TİPİ	GİRİŞ- ÇIKIŞ mm.	MOTOR		600 mmHg	650 mmHg	680 mmHg	700 mmHg	720 mmHg	730 mmHg	735 mmHg	SERVİS SIVISI
				160 Torr	110 Torr	80 Torr	60 Torr	40 Torr	30 Torr	25 Torr	SERVİS SIVISI
				213 mbar	146 mbar	109 mbar	80 mbar	53 mbar	40 mbar	33 mbar	Lt./dk.
		Kw	D/dk.	m3/h	m3/h	m3/h	m3/h	m3/h	m3/h	m3/h	Lt./dk.
MB 120/45	25	1,5	2800	38	38	36	34	30	22	16	4
MB 128/65	25	2,2	2800	58	57	54	50	45	34	27	6

MB120

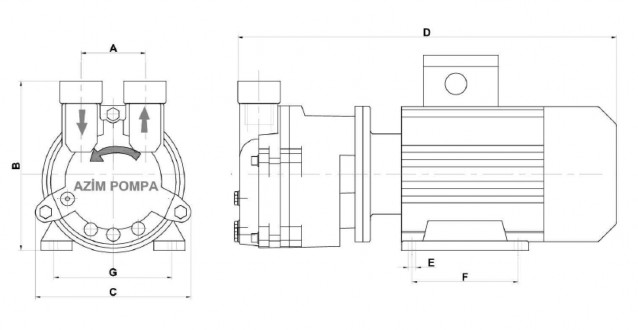

POMPA BOYUTLARI

MODEL	A	B	C	D	E	F	G	Kg.
MB 120/45	110	220	200	410	10	100	140	25
MB 128/65	110	220	200	450	10	125	140	29

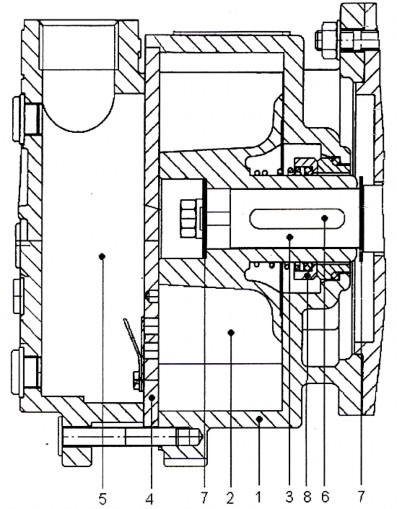

KESİT RESİM
