ENMONOBLOK TİP VAKUM POMPASI
MB230
Monoblok Tip Pompa Eksantrik su bileziği prensibine göre çalıĢan tek kademeli, tek fanlı olup 15OC deki sıvıyı servis sıvısı olarak kullanabilen, elektrik motoru ile monoblok pompalardır.
POMPA TİPİ | MB 230/90 | MB 230/120 |
KAPASİTE | 165 m3/h. | 200 m3/h. |
MOTOR GÜCÜ | 5,5 Kw | 7,5 Kw |
MOTOR DEVRİ | 1450 D/dk. | 1450 D/dk. |
VAKUM BASINCI | 735 mmHg. | 735 mmHg. |
GİRİŞ - ÇIKIŞ | DN 50 | DN 50 |
POMPA TİPİ | GİRİİ- ÇIKIİ mm. | MOTOR | 600 mmHg | 650 mmHg | 680 mmHg | 700 mmHg | 720 mmHg | 730 mmHg | 735 mmHg | SERVİS SIVISI | |
160 Torr | 110 Torr | 80 Torr | 60 Torr | 40 Torr | 30 Torr | 25 Torr | |||||
213 mbar | 146 mbar | 109 mbar | 80 mbar | 53 mbar | 40 mbar | 33 mbar | Lt./dk. | ||||
Kw | D/dk. | m3/h | m3/h | m3/h | m3/h | m3/h | m3/h | m3/h | |||
MB 230/90 | 50 | 5,5 | 1450 | 192 | 194 | 194 | 191 | 185 | 180 | 160 | 22 |
MB 230/120 | 50 | 7,5 | 1450 | 218 | 220 | 220 | 220 | 212 | 208 | 195 | 24 |

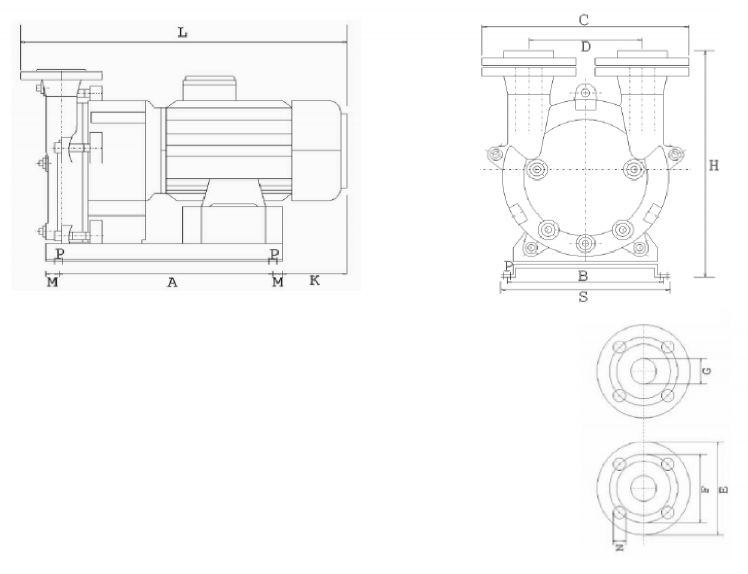

POMPA BOYUTLARI
MALZEME BİLGİLERİ |
GİRİŞ-ÇIKIŞ KAPAĞI |
KADEME |
GÖVDE |
FAN |
SALMASTRA |
STANDART |
GG 25 PİK DÖKÜM |
AISI 304 PASLANMAZ ÇELİK |
GG 25 PİK DÖKÜM |
G Cu Sn 9 BRONZ |
MEKANİK (SIC - CARBON) |
PASLANMAZ ÇELİK |
AISI 304-AISI 316 PASLANMAZ ÇELİK |
AISI 304-AISI 316 PASLANMAZ ÇELİK |
AISI 304-AISI 316 PASLANMAZ ÇELİK |
AISI 304-AISI 316 PASLANMAZ ÇELİK |
MEKANİK (SIC - CARBON) |

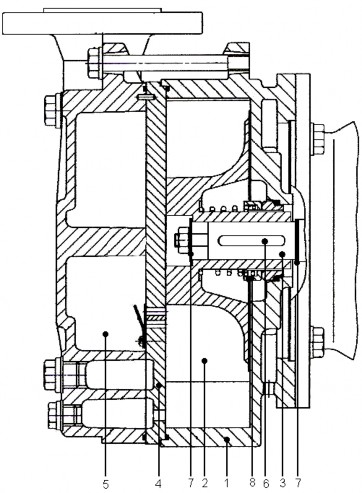

KESİT RESİM
